标签设计器-SpiritDesigner使用说明

SpiritDesigner（标签设计器）是打印精灵提供的免费在线标签设计软件， 支持文字，绘图，一维条码，二维条码; 支持对齐、放大、缩小等操作，功能强大, 所见即所得。 设备无关, 一个标签，同时支持网页、移动设备、嵌入式设备等多种方式打印。

特别提醒: SpiritDesigner的使用操作非常简单, 你可以直接开始使用而无需阅读本文, 仅在需要时再回来查看对应章节.

特别提醒: SpiritDesigner无需安装即可在线使用, 但是建议在使用前安装SpritWeb打印控件, 否则无法在设计时进行打印测试.

什么是标签模板

标签模板中包括不变内容和可变内容。可变内容如: 产品编号, 序列号, 收件人、发件人、价格等可以在打印时通过接口传入, 实现批量套打.

界面

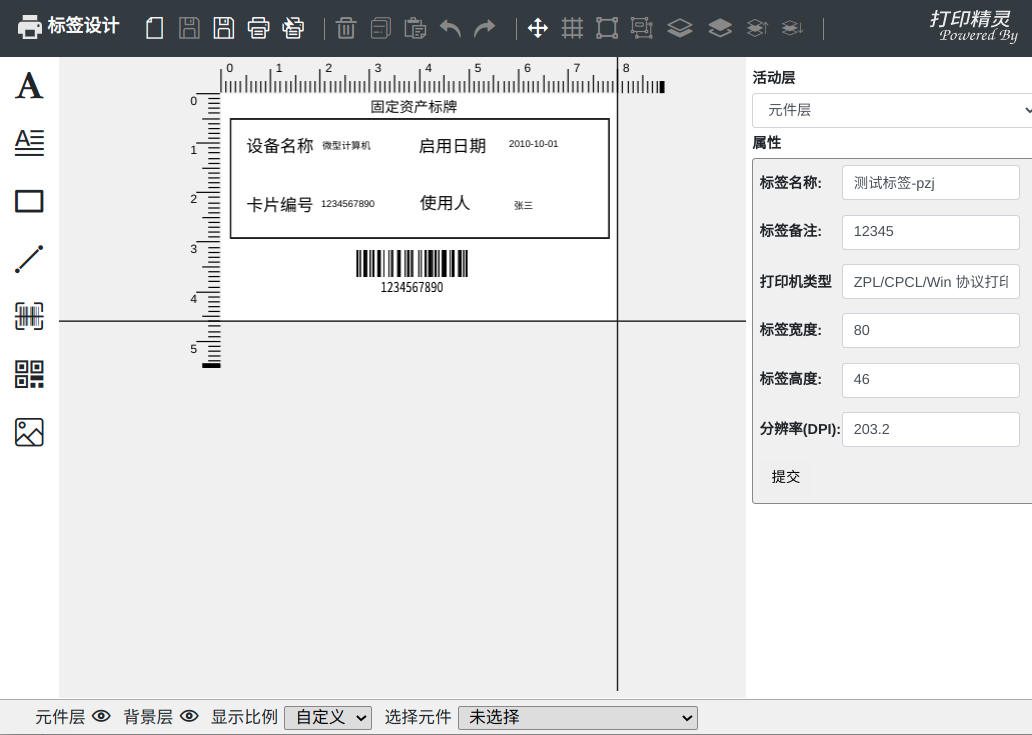

打印精灵操作界面

标签区

界面中央为标签区, 显示当前的标签, 及设计标尺. 可以在标签区创建新元素, 修改已有元素.

设计标尺

设计标尺单位为毫米, 可以通过鼠标滚轮改变显示比例。

图层

为方便设计，标签分为背景层与元素层，二层相互独立，各层可放置各层的元素，最终形成的模板是二层元素叠加的结果。删除某层上的元素，不会影响到另一层。

  • 选择当前活动层, 只有当前图层的元素才可以选择,拖动,修改, 添加元素缺省在当前活动层.

当前图层

  • 设置层的可见性.

图层可见性

  • 修改选中元素所在的图层.

图层上移动

工具栏

界面的顶部为工具栏, 每个按钮为一个功能, 功能分为4组:

  • 标签管理功能: 新建,保存标签,打印,批量打印等
  • 元素编辑功能: 删除, 剪切, 拷贝, 重做, 撤回等功能
  • 元素管理功能: 对齐,组合,上下移动,改变层等功能
  • 特定元素的功能: 和特定元素相关的功能, 如果文字大小, 方向等, 和当前选中的元素相关.

元素栏

界面的左栏为元素栏.

点击元素栏中的按钮, 选择元素, 鼠标变为+号, 然后在标签区相应位置点击鼠标, 添加元素.

主要包括如下元素:

  • 单行文字输入. 可设定文字坐标位置，方向, 调整字体大小、字号，支持可变数据(模板变量)
  • 多行文字输入. 一次可输入多行文字，可设定文字坐标位置，调整字体大小、字号，左边,中,右边三种对齐方式, 支持可变数据(模板变量)
  • 矩形框. 在模板中添加一个矩形框，左上角x、y坐标确定矩形框的位置，宽和高分别确定矩形框的二个边长，线宽为矩形框边线的宽度。
  • 线条. 在模板中添加线条，起点坐标和终端坐标分别为线条的起点和终点。通过设置线宽来调整线条的粗细。
  • 图片. 可设定图片坐标位置，调整图片大小。
  • 一维条码. 支持Code128A, Code128B, Code128C, Code128Auto, Code39、Code93、ITF25, EAN-13, EAN-8, UPC-A, UPC-E等主流条码. 支持条码方向, 文字位置调整, 支持可变数据.
  • 二维条码. 包括Qrcode, DataMatrix, PDF417等主流条码, 二维码大小可调节。支持可变数据(模板变量), 条码方向调整.

企业自定义元素

对于企业版用户, 可以将企业的常用元素, 预先设定好, 方便使用. 详见打印精灵企业版简介

属性区

属性区显示当前选中元素的属性, 也可以在属性栏选择当前活动图层.

键盘操作

  • 鼠标左键 选择元素
  • CTRL + 鼠标左键 同时选择多个元素
  • CTRL-C 拷贝当前选中的元素
  • CTRL-V 粘贴当前选中的元素
  • DEL 删除当前选中的元素
  • 方向键盘 移动当前选中的元素

打印

打印测试

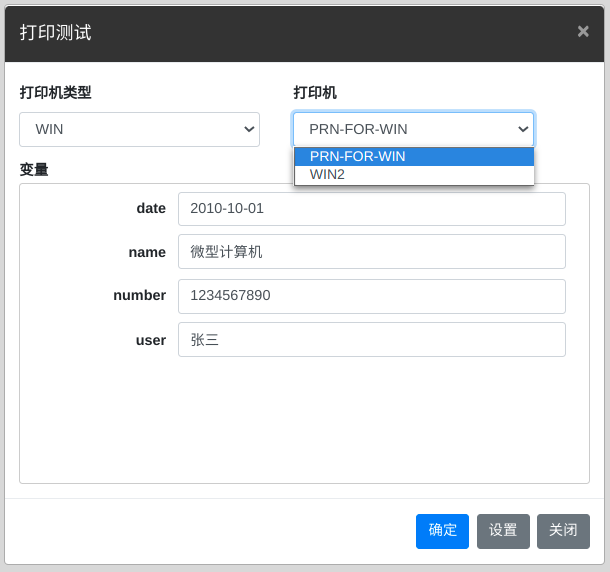

如果您的机器连接有打印机，并且安装了SpiritWeb打印控件, 按此按钮 打印可测试打印您设计的模板。

打印时,需要选择打印, 并输入模板的可变数据(如果模板包含可变数据字段)

打印

批量打印

批量打印 按此按钮, 启动标签批量打印界面(SpiritLabel). 该功能可以使用EXCEL, 数据库作为数据源, 批量套打标签, 请参考打印精灵标签打印工具使用手册

可变数据标签设计

打印精灵支持强大的可变数据打印功能, 文字,多行文字,一维条码,二维条码均支持可变数据打印. 设计时, 可以用模板变量作为占位符; 打印时, 模板变量将自动替换为实际值, 同一个标签可以打印不同的数据, 实现标签设计和数据的分离, 配合SpiritLabel, 或SpiritWeb的API可以方便地完成可变数据套打.

设计可变数据标签模板, 操作步骤如下.

  1. 选中元素 (文字,多行文字,一维条码,二维条码)
  2. 双击元素或在工具栏点击文字编辑 打开文字编辑对话框.

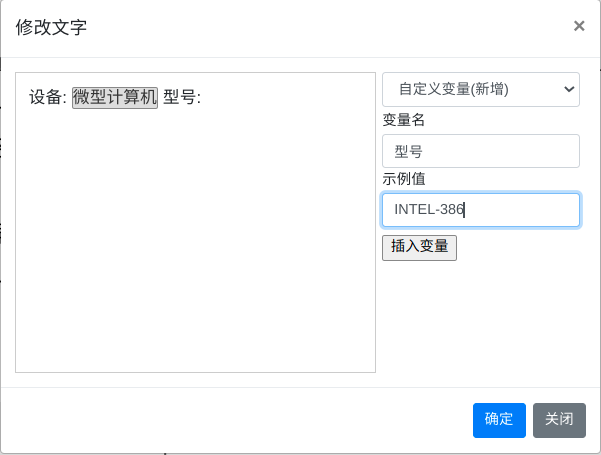

可变数据编辑
  1. 在文字编辑框里, 可以输入文字和模板变量(数量任意). 模板变量包括预定义变量, 自增序列, 自定义变量三类.
    • 预定义变量, 打印精灵内置的常用变量,如日期, 时间等.
    • 自增序列, 该值在每次打印一张标签后自动增加.可以指定前导符,位数,增量(步长)
    • 自定义变量, 每个自定义变量名称可以是字母数字,也可以是中文; 自定义变量的示例值仅在模板编辑时显示, 打印会自动替换为变量的实际值.
